Môj domáci VMware LAB – part #1

Vždy bolo mojim snom, mať doma testovací labák. Pred pár týždnami sa môj sen splnil. :)

Výber HW

V prvom rade sa bolo treba rozhodnúť, aký HW kúpiť. Výber je veľký a moje rozhodnutie záviselo od dvoch vecí.

Akú verziu vSphere chcem na ňom bežať a koľko penazí môžem investovať. Chcel som mať podporu vSphere 6.5, čo by pri niektorých starších typoch serverov nemuselo byť splnitelné. Stál som teda pred možnosťami:

  1. …alebo nájdem nejaký starší HW na bazári. (napr. CzechServer)
  2. …alebo kúpim SuperMicro SYS-E200-8D
  3. …alebo kúpim Intel NUC Kit

Vyrobil som si tabuľku výhod a nevýhod:

  1. Starší HW kúpený v bazári
Výhody Nevýhody
obstarávacia cena rozmery
väčšie možnosti konfigurácie  zvýšená hlučnosť
 vyšší elektrický odber
riziká spojené s používaným HW
neistá podpora ESXi 6.5 U1

2. SuperMicro SYS-E200-8D

Výhody Nevýhody
rozmery obstarávacia cena (430*4 = 1720 EUR len za 128GB RAM )
väčšie možnosti konfigurácie (Xeon, až 128GB RAM)
podpora vo vmware komunite
nižšia hlučnosť
podpora ESXi 6.5 U1 po malých úpravách

3. Intel NUC kit

Výhody Nevýhody
obstarávacia cena možnosti konfigurácie (i3,i5,i7 max 32GB RAM)
rozmery (naozaj veľmi malé)
podpora vo vmware komunite
nízka hlučnosť
plná podpora ESXi 6.5 U1

Po zvážení mojich finančných možností to nakoniec vyšlo na Intel NUC Kit. Skúsme si teda predstaviť, čo má Intel v ponuke.

Intel NUC Kit

Intel vyrába viac druhov NUC kitov, podme si teda vysvetliť označenia modelov, ktoré stoja za reč, resp. rozdiely medzi nimi:

s 2.5″ slotom NUC7i3BNH NUC7i5BNH NUC7i7BNH
bez 2.5″ slotu NUC7i3BNK NUC7i5BNK nie
s Intel Optane 16GB NUC7i3BNHX1 NUC7i5BNHX1 NUC7i7BNHX1
Procesor i3-7100U Processor (3M Cache, 2.40 GHz) i5-7260U Processor (4M Cache, 3.40 GHz) i7-7567U Processor (4M Cache, 4.00 GHz)
Thunderbolt 3 nie áno áno

Ja som sa rozhodol pre verziu NUC7i3BNH. Na “takéto to domáce žuvanie” i3 procesor postačuje a myšlienka nemať možnosť pripojiť rotačný alebo ssd 2.5″ disk mi prišla zvrátená. A čo sa týka rozhrania Thunderbolt 3 (40Gbit) – USB 3.1 (10Gbit) mi v prípade potreby použiť ďaľsiu sieťovú kartu stačí.

Intel NUC Kit NUC7i3BNH

Konfigurácia, ktorú som nakoniec objednal:

Komponent Cena (bez DPH)
Intel NUC Kit NUC7i3BNH 234 eur
SO-DIMM kit 32GB DDR4 – 2133 MHz Crucial CL15 DR x8, 2x16GB 282 eur
Samsung 960 EVO, M.2 SSD, 250G 115 eur
Samsung SSD PM863 240GB 2.5inch 127 eur



Zaujímavosť:

Sekvečné čítanie/zápis pri SSD disku = 520/245 MB/s

Sekvečné čítanie/zápis pri NVMe = 3200/1500 MB/s – neuveriteľné čísla ;)

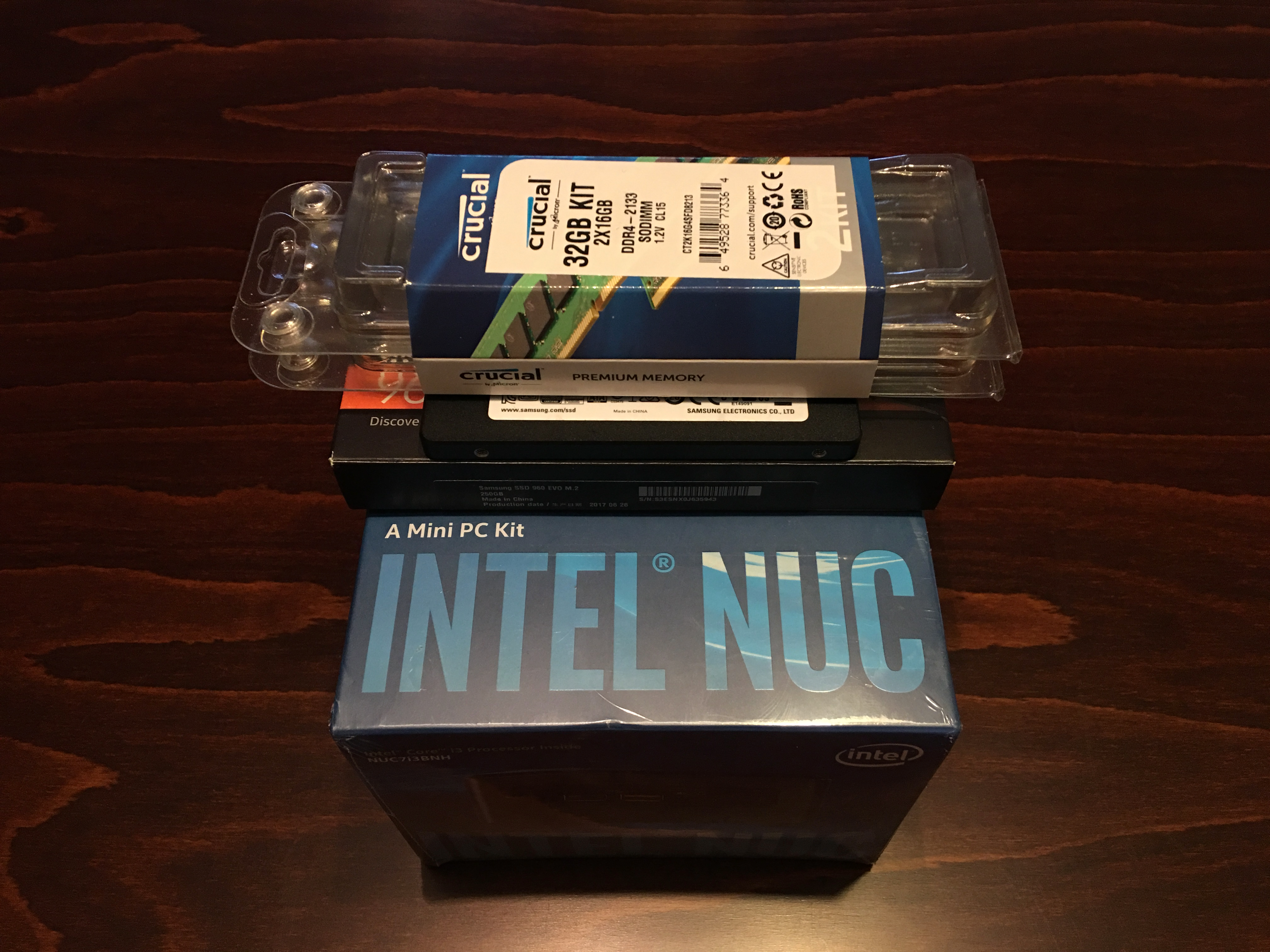

Samotný kit prišiel relatívne rýchlo, no za RAM a disky som musel čakať dlhšie. Ale oplatilo sa, RAM som mal o 50 eur lacnejšie ako je v konfiguračnej tabuľke.

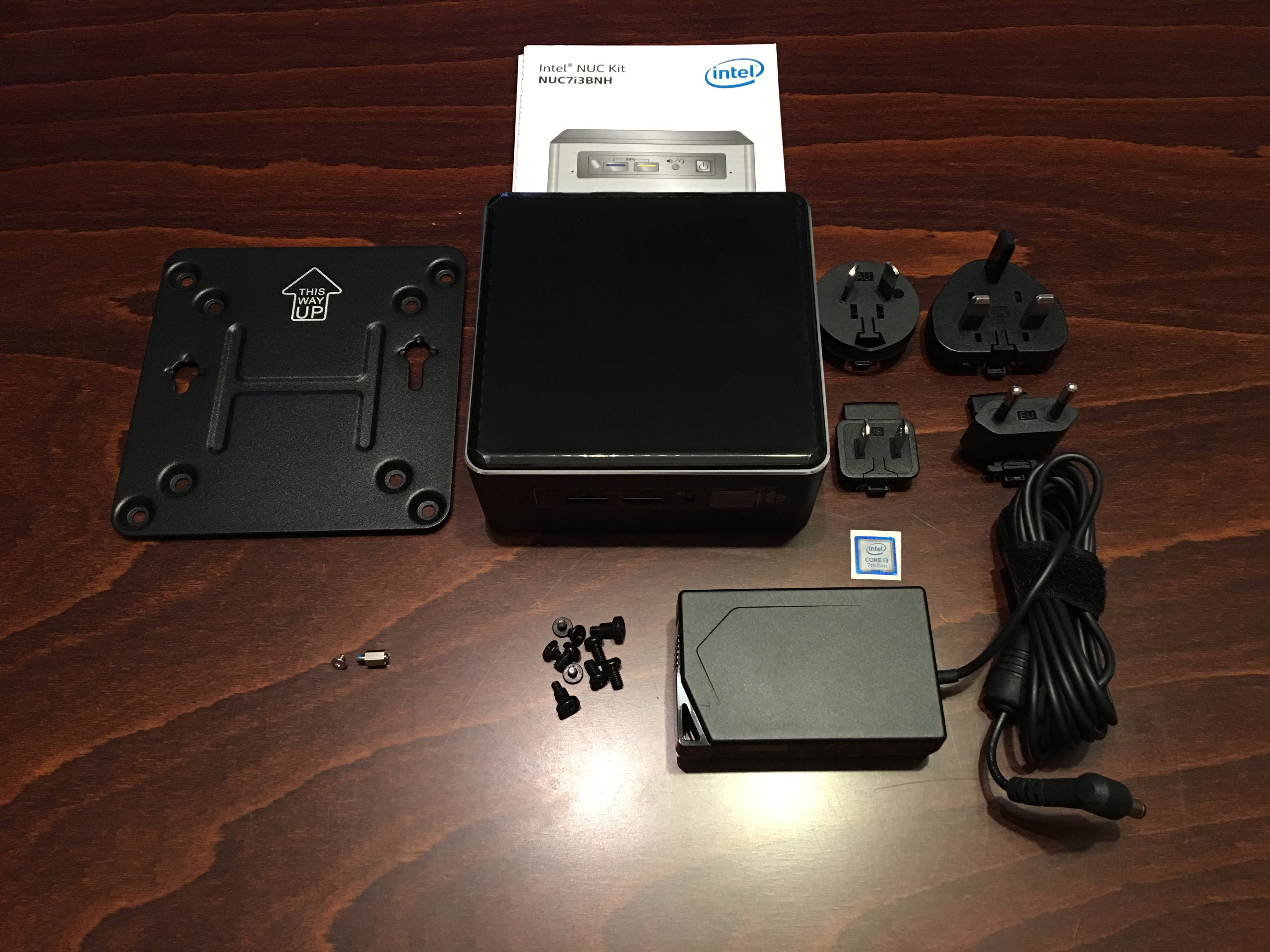

Mohol som sa teda pustiť do osadzovania komponentov. Samotný kit bol veľmi pekne zabalený a obsahom balenia bol okrem štandardných vecí typu, manuál, skrutky, sieťový adaptér s roznymi koncovkami aj držiak na zadnú stranu monitora (kedže NUC je primárne určený ako desktopový počítač).

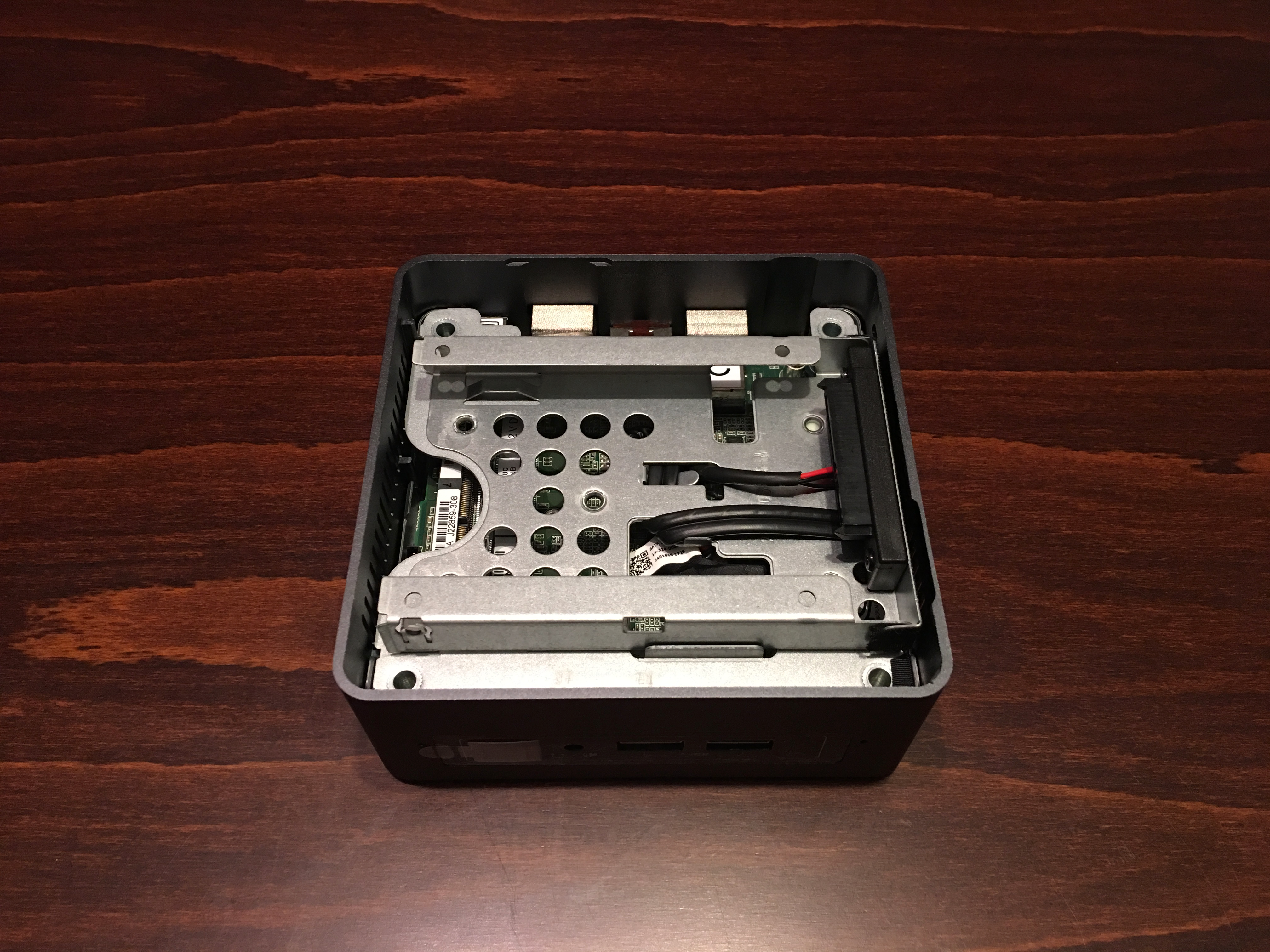

Po odskrutkovaní spodného krytu ma prekvapila táto konzola. Konzola slúži na uchytenie 2.5″ disku (nezabudnite, že vo verzii NUC7i3BNK táto možnosť nieje!). Pri jej odoberáni som musel byť opatrný, kedže káble k matičnej doske sú krátke.

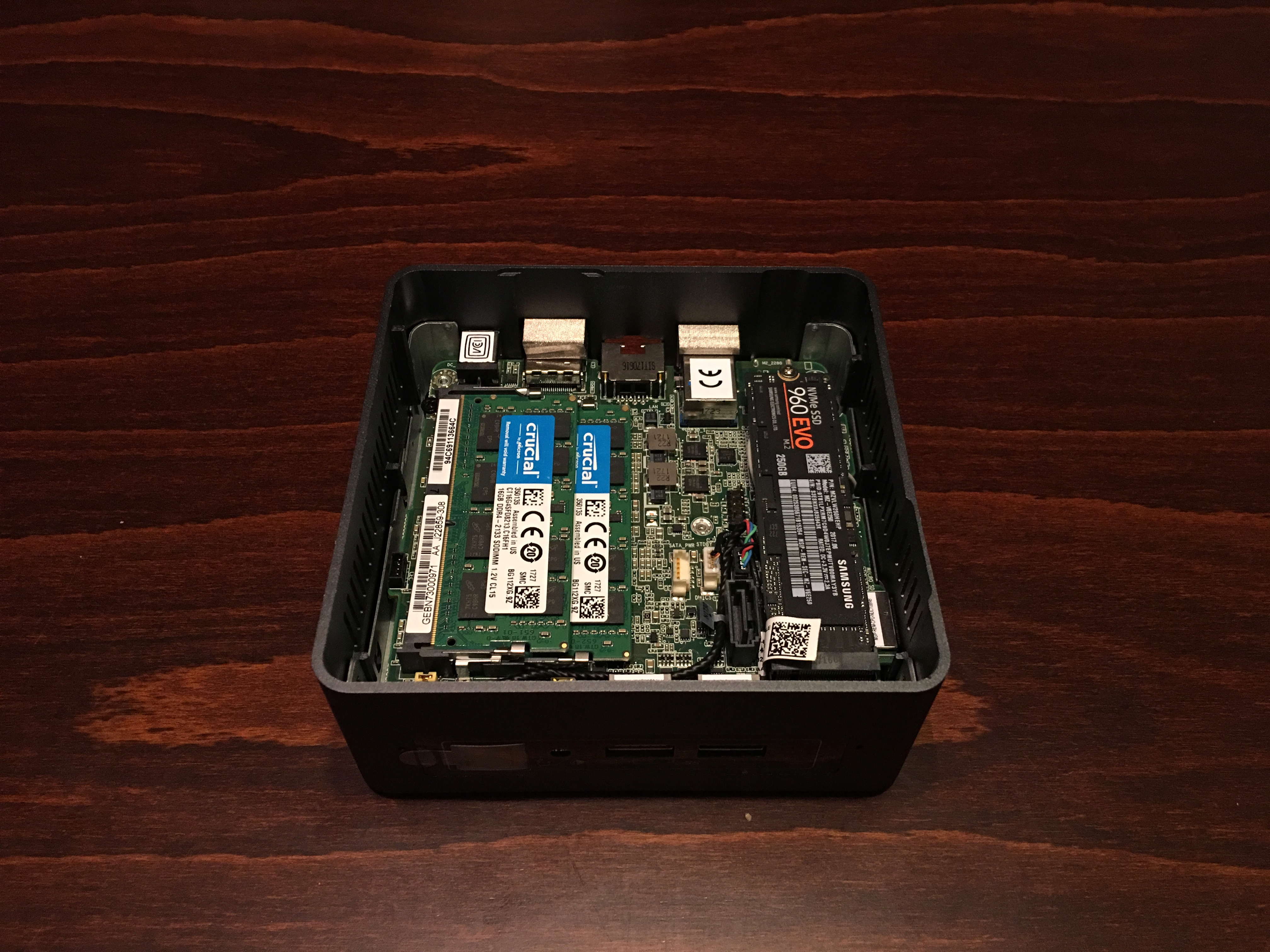

Takto vyzerá NUC aj s osadenými RAMkami a NVMe. Pred založením NVMe, je potrebné naskrutkovať “stĺpik” ktorý bol v balení pre zaistenie samotného modulu. Je to aj v návode, ale možno vás nenapadne ho prečítať. ;)

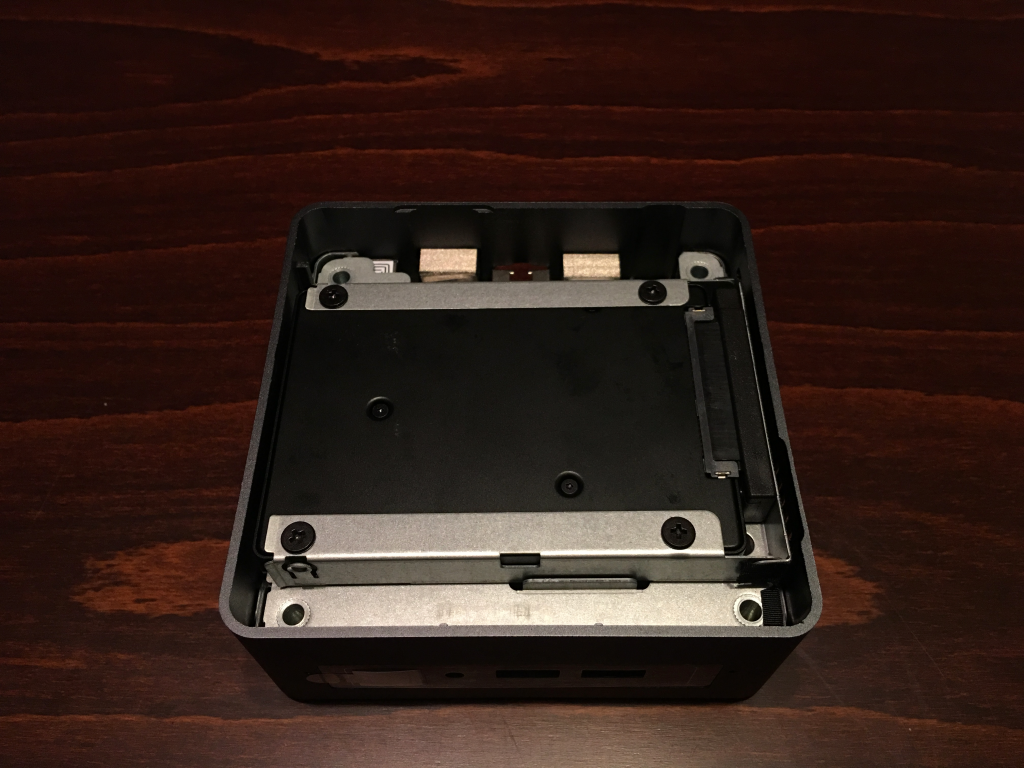

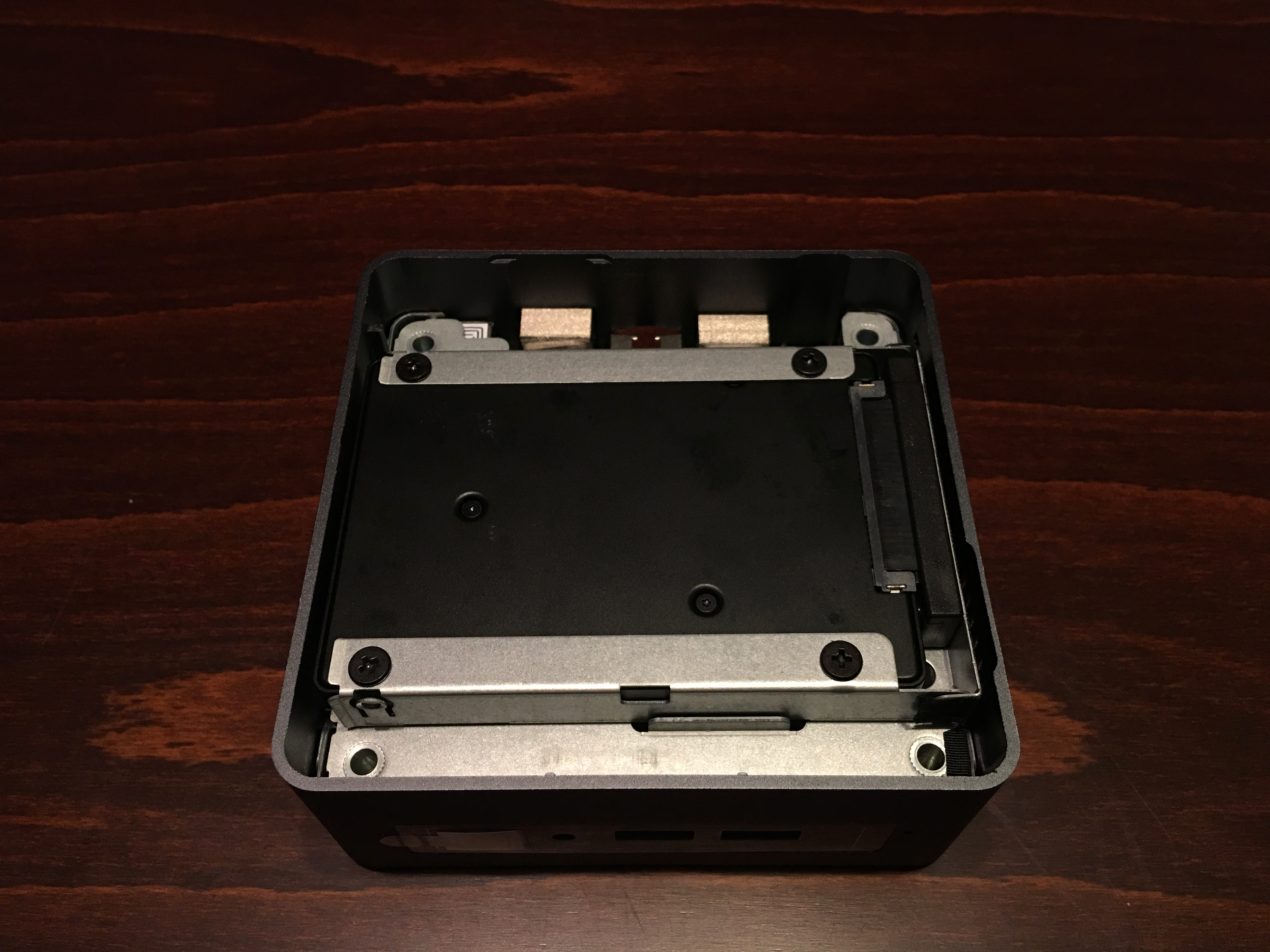

Nakoniec už iba založiť 2.5″ disk do konzoly a pripojit/priskrutkovať ju naspäť.

Po ani nie 30 minútach som sa mohol pustiť do “zakáblovania” môjho nového homelabu a pristúpiť k prvému spusteniu.

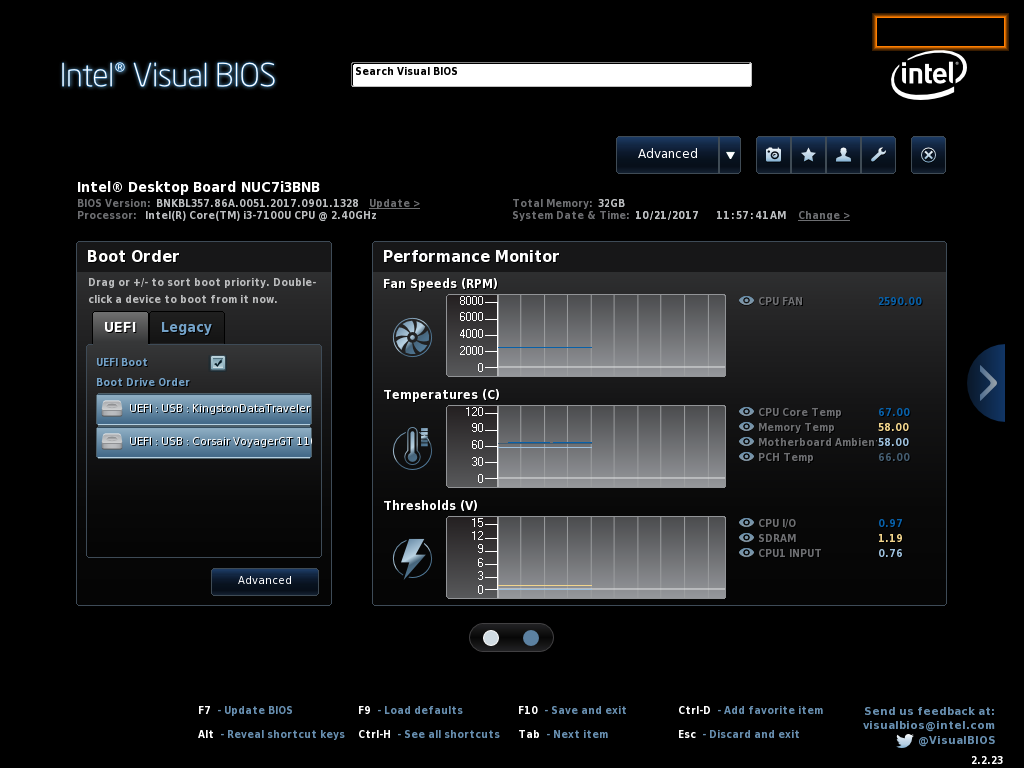

Pár sekúnd po zapnutí sa objavia v pravo dole možnosti nastavenia bootu alebo možnosť spustiť BIOS. Kedže prvá základná vec, ktorú som chcel urobiť, bol update BIOSu, zvolil som práve možnosť spustit BIOS (F2). Samotný BIOS je prehľadný s množstvom informácií. Možnosť robiť update, je hneď na prvom tabe. Zaujimavé je, že vie robiť aj scrshoty. :)

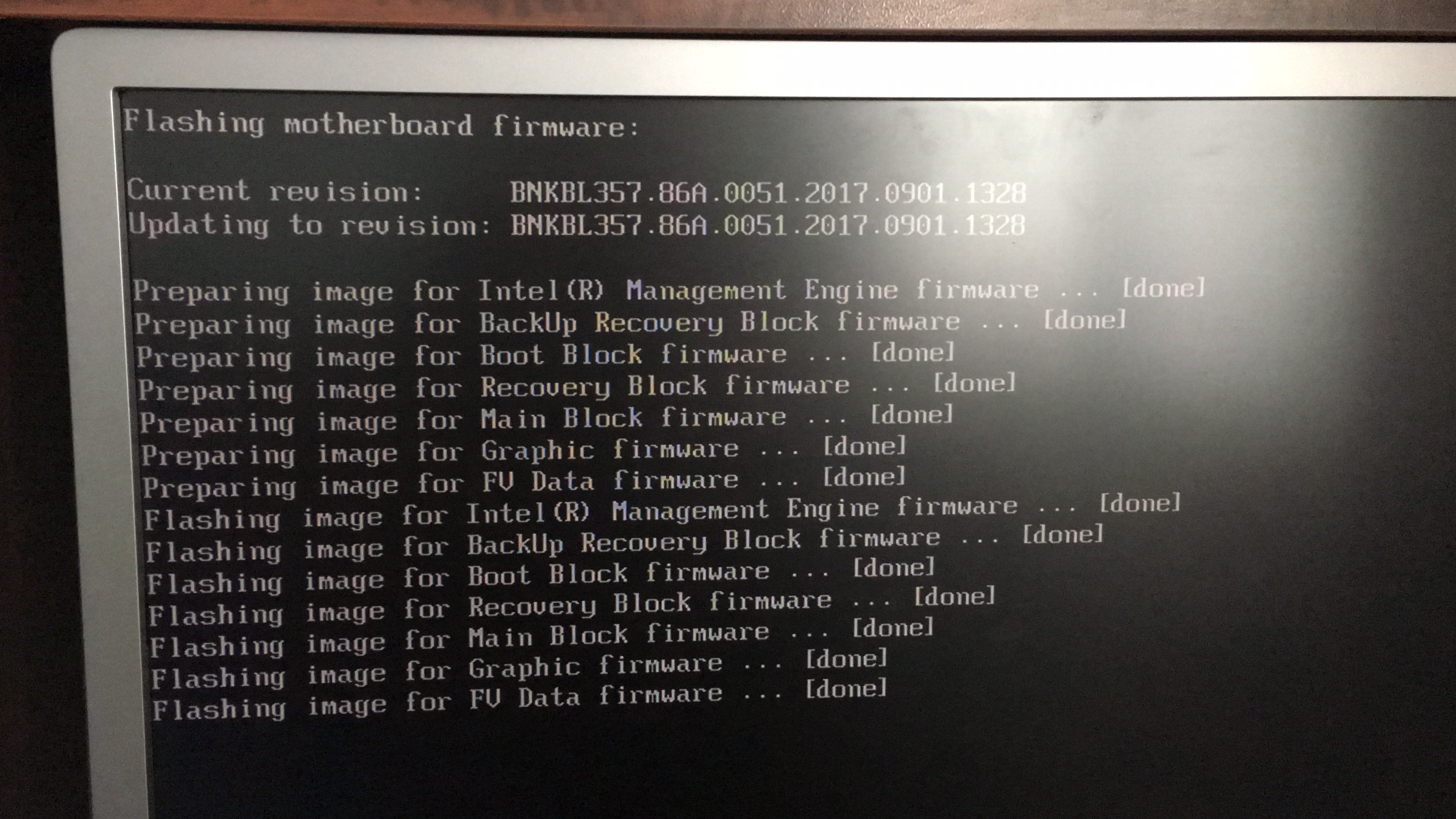

Aktuálny BIOS update z 15. septembra nájdete priamo na stránkach Intelu. Proces samotného update je veľmi jednoduchý no aj napriek tomu mi proces neprebehol úspešne, resp. update proces sa zastavil. S maličkou dušickou som NUC resetol a modlil som sa, aby naštartoval korektne. :) Naštastie sa naštartoval korektne a dokonca aj s novou verziou BIOSu. Aj napriek tomu, som si chcel byť istý a update proces som spustil ešte raz:

Po úspešnom update mi už nič nebránilo v nabootovaní inštalačného ESXi 6.5 a jeho inštalácie na USB kľuč. NUC síce má slot na microSD kartu, ale ESXi nemá potrebné ovládače, takže zatial ho nieje možné použiť.

A tu už je výsledok môjho snaženia. :)

V nasledujúcom článku napíšem niečo o základnej konfigurácii a setupe vmware prostredia.

Poďakovanie: Ďakujem spoločnosti TCX za pomoc, pri kúpe HW. Bez ich pomoci by to nešlo. ;)
